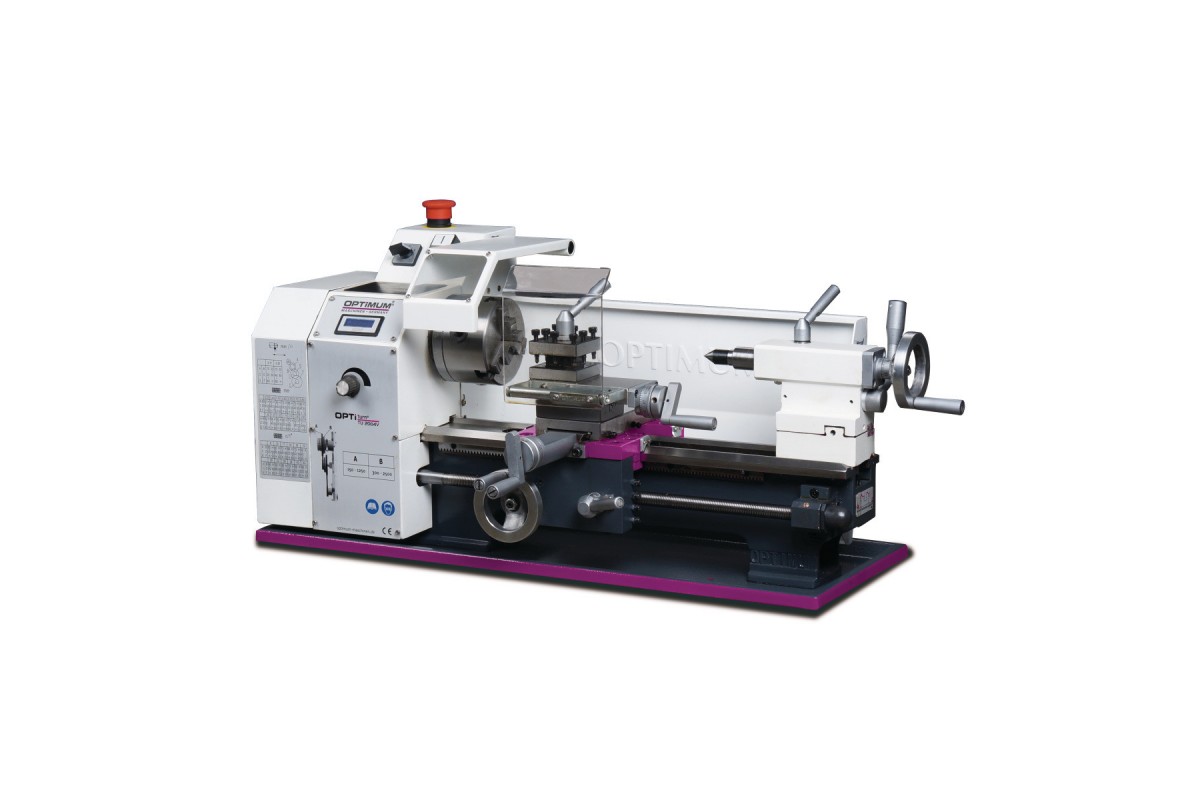

Настільний токарний верстат по металу OPTIturn TU 2004 V

Настільний токарний верстат по металу Оптитурн TU2004 V призначений для обробки зовнішніх і внутрішніх поверхонь дрібних деталей в різних аспектах діяльності. Наявність напруги 220 вольт і невелика вага 65 кг, дозволяє застосування в будь-яких обмежених виробничих місцях, де є відповідна розетка.

Технічний опис:

• Оригінальна сучасна конструкція настільного токарного верстата по металу Оптимум TU 2004 V отримує живлення від двигуна потужністю 600 вт.

• Основні поверхні шпинделя виконані з великою кінематичною точністю, термічно оброблені і відшліфовані на шліфувальних верстатах. Установка на підшипники високої точності і якості дозволяють досягти великої плавності і точності обертання і як наслідок — зменшення радіального биття до 0,009 мм

• Отвір у формі конуса Морзе 3 дозволяє закріплення стандартного оснащення.

• Застосування додаткової планшайби і 4 - кулачкового токарного патрона, дозволяє обробку ексцентричних деталей і заготовок не циліндричної форми.

• Патрон має огорожу з віконцем, при відкритті якого включається захист і верстат припиняє роботу. Встановлено на достатній висоті, що не заважає обробляти заготовки до 200 мм Робоча зона закрита прозорим захисним екраном, який захищає від відлітаючою гарячої стружки.

• Коробка швидкостей настільного токарного верстата по металу має два діапазони швидкостей в межах 120 – 3000 оборотів в хвилину.

• Включення настільного токарного верстата по металу здійснюється кнопкою, має захист від не бажаних включень. Аварійна кнопка знаходиться в зручному місці, спрацьовує легко і швидко.

• За допомогою налаштування гітари змінних зубчастих коліс можна нарізати метричні і дюймові різьблення з різними кроками.

• Лита станина настільного токарного верстата по металу Оптимум TU 2004 V має призматичні напрямні, точність виготовлення яких дозволяє плавно переміщувати основні частини.

• Поворот верхній частині супорту дозволяє обробку внутрішніх і зовнішніх конічних поверхонь.

• Розширення можливостей настільного токарного верстата по металу і застосування сучасних державок ріжучого інструменту можливо зміною звичайного резцедержателя на швидкозамінний SWH AA зі змінними картриджами під круглу і чотиригранну державку типу H і D.

• Ручне переміщення здійснюється за допомогою рукояток з лимбами, автоматична подача поздовжньої подачі включається важелем.

• Обробка довгих заготовок до 300 мм обробляється з допомогою задньої бабки. Пиноль має конічний отвір Морзе 2, що дозволяє встановлювати осьовий інструмент і центру без додаткового оснащення. Для закріплення інструменту з циліндричними хвостовиками можна застосувати свердлильні або цангові патрони з набором змінних цанг.

• Обробку подовжених конічних поверхонь виробляють за допомогою зміщення задньої бабки. Переміщення до довжини 65 мм виробляють за допомогою маховика з лімбом і фіксують рукояткою. Видалення вібрацій і прогину можна виробляти застосуванням люнетів рухомим та не рухомим.

• Охолодження інструменту і заготовки можна виробляти системою подачі СОЖ, має також напруга 220 вольт, що бажано щоб уникнути швидкого зношування ріжучого інструменту.

• Встановивши верстатний світильник зі світлодіодами отримаєте додаткове висвітлення робочої зони.

• Прибирання стружки проводиться вручну щіткою. Для зручної та безпечної прибирання необхідно застосовувати складальник з магнітами.

Технічні характеристики:

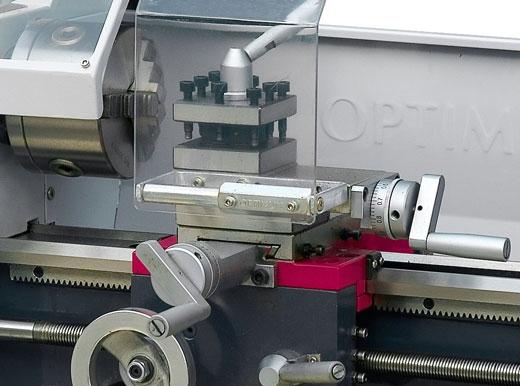

Супорт настільного токарного верстата по металу OPTIturn TU 2004 vario

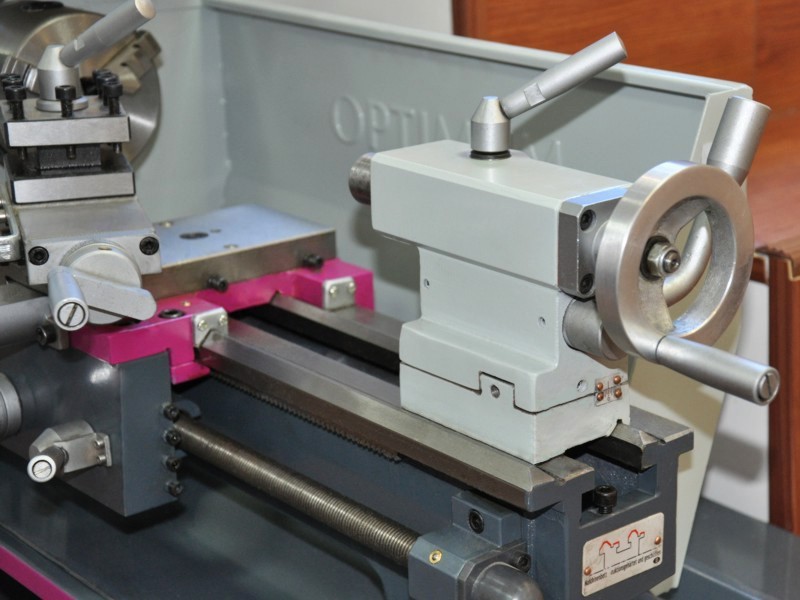

Задня бабка настільного токарного верстата по металу OPTIturn TU 2004 vario

Комплект поставки OPTIturn TU 2004 vario:

• 3-кулачковий токарний патрон 100 мм
• Наполегливі центри MK 2/3
• Захисне огородження
• Піддон для стружки
• 4-поз. резцедержатель
• Комплект змінних шестерень
• Сервісний інструмент
• Керівництво по експлуатації
